重鋼45鋼連鑄生產工藝主要技術參數
2013-01-23 09:18:28
45鋼為優質碳素結構鋼，經過調質（或正火）后，可得到較好的切削性能，而且能獲得較高的強度和韌性等綜合機械性能，廣泛用于機械制造。同時，由于其線收縮量小和體積收縮量大的特點，造成連鑄板坯在生產過程中存在粘結漏鋼、內部裂紋等問題。采用低拉速澆鑄能在一定程度上緩解粘結漏鋼，但將增加澆鑄周期，影響正常的生產組織。
表1：連鑄機主要技術參數
|
鑄機類型
|
直弧形
|
|
鑄機半徑,m
|
10.5
|
|
鑄機長度，m
|
34
|
|
結晶器高度,mm
|
900
|
|
斷面，mm×mm
|
200、250、300×2000~2500
|
|
鑄機配水模式
|
等效拉速、目標溫度
|
|
輥縫控制方式
|
遠程動態
|
表2：化學成分（%）
|
成分
|
C
|
Si
|
Mn
|
P
|
S
|
|
標準
|
0.42~0.50
|
0.17~0.37
|
0.50~0.80
|
≤0.030
|
≤0.030
|
一、連鑄生產工藝
1、結晶器振動參數
碳質量比例在0.10~0.70%范圍內，鋼種線收縮量隨碳含量增加而減少，45鋼在結晶器內需要重點控制粘結漏鋼。減少結晶器內的摩擦力，增加正滑動時間tp，減少正滑動速度差△V，穩定負滑動時間tn，并保證負滑動超前量NSA。

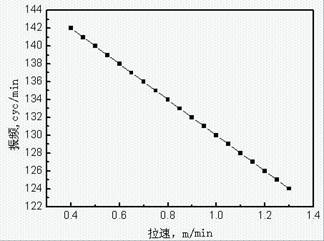

圖1：拉速與振動頻率的關系
頻率隨拉速的增加而降低，確保在拉速較低時，具有較高的頻率，有利于低拉速時坯殼在結晶器內脫模。

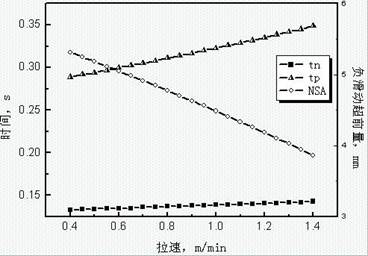

圖2：非正弦振動中負滑動時間和正滑動時間及負滑動超前量變化
負滑動時間曲線變化平緩，相對穩定，正滑動時間隨拉速的增加而增加，其變化量大于負滑動時間的變化量，正滑動時間長，有利于結晶器保護渣有充分的時間流入結晶器與凝殼之間，增強潤滑效果，減少阻力。在此振動模式下，負滑動超前量隨拉速的增加而下降，在拉速為0.80~1.10m/min時，超前量范圍4.33~4.77mm，有利于正常拉速下坯殼脫模順利。

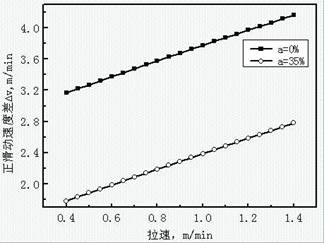

圖3：正弦振動和非正弦振動下正滑動速度差變化
在相同的頻率和振幅下，非正弦振動（a=35%）的正滑動速度差△V比正弦振動（a=0）小，減少了結晶器與坯殼摩擦力，減少坯殼的拉應力，減少粘結幾率
2、結晶器保護渣
45鋼成分已經遠離包晶反應點，線收縮小，坯殼與結晶器間氣隙小，接觸緊密，摩擦力大，高溫強度低，易粘結漏鋼，鑄坯縱裂已經不再敏感，且液相線溫度約為1492℃，相應要求結晶器保護渣具有良好的導熱及低溫熔化性能。采用降低保護渣堿度，減輕結晶傾向，可以改善潤滑和傳熱。
表3：保護渣化學成分
|
SiO2
|
CaO
|
Al2O3
|
MgO
|
R2O
|
F
|
C
|
H2O,%
|
|
31.36
|
28.51
|
4.87
|
1.87
|
11.60
|
0.90
|
4.80
|
0.30
|
表4：保護渣理化參數
|
粘度Pa·S/1300℃
|
析晶比例，%
|
半球點溫度，℃
|
熔速s/1350℃
|
|
0.129
|
0
|
1071
|
28
|
3、二次冷卻強度
降低鑄機二冷水強度，一方面能減少鑄坯心部與表面的溫度差，提高鑄坯凝固均勻性，減輕鑄坯的熱應力和組織應力，可以有效控制裂紋產生，另一方面，使鑄坯溫度升高，強度發生下降，在鋼水靜壓力作用下，鑄坯在輥間發生鼓肚，當鼓肚變形應力超過鑄坯的高溫強度后，又會產生內部裂紋，因此需要合適的冷卻強度。

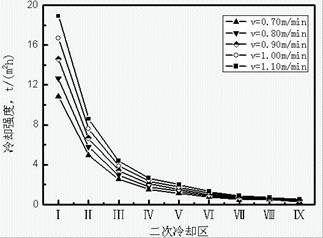

圖4：水流密度分曲線
在坯溫的控制上確保頂彎段和矯直段溫度避開脆性區，其它位置可以適當增加冷卻強度，減輕鑄坯鼓肚造成的內部裂紋，參考部分易出中間裂紋低合金鋼冷卻強度，制定了比水量為0.68l/kg的冷卻強度，在拉速為1.05m/min時，經接觸式測溫儀測定鑄坯出矯直段后表面溫度為913~923℃。
4、凝固末端輕壓下
45鋼的液態收縮和凝固收縮分別為1.59%~1.62%和4.03%~4.13%，在鑄坯內部易產生疏松、縮孔及中心裂紋，為減輕以上缺陷的程度，需要在鑄坯凝固末端實施一定的壓下對凝固收縮進行補償。45鋼在1350℃以上時，塑性和韌性差，若輕壓下的壓下量過大將造成鑄坯內部沿晶界裂開，產生內裂，考慮到此鋼種的內裂敏感性強，在凝固末端壓下率按1.0mm/m控制。
二、試驗效果
1.05m/min典型拉速，在250mm×2000mm斷面上連續澆鑄1100噸，結晶器漏鋼預報熱流及曲線平穩，鑄坯表面質量原始合格率100%
表5：鋼板力學性能
|
σb/Mpa
|
σs/Mpa
|
δ/%
|
|
640-675
|
370-430
|
18-23
|
|
648
|
386
|
20
|
三、結語
通過45鋼的生產實踐，在寬厚板生產45鋼的過程中，對連鑄工藝參數進行以下調整有利于生產質量的穩定：
--使用非正弦振動，增加正滑動時間，利于保護渣流入，保持低的正滑動速度差，減少坯殼拉應力，降低粘結幾率。
--低結晶率、半球點溫度在1100℃以下的保護渣有利于防止板坯連鑄粘結漏鋼。
--二冷比水量0.68l/kg可以滿足表面微裂紋和內部裂紋的控制要求。
--1.0mm/m的壓下率不會導致45鋼產生壓下裂紋。
收稿時間：2012年7月
來源：重鋼
